2018-10-03

ARKit 2.0 のサンプルアプリ SwiftShot で遊んで少し調べてみた

ARKit

公式に SwiftShot(WWDC でデモされたアプリ) のサンプルコードがあったので DL して手元でビルドして遊んでみました。（アプリに関する説明はリンク先に書かれているため割愛します。）

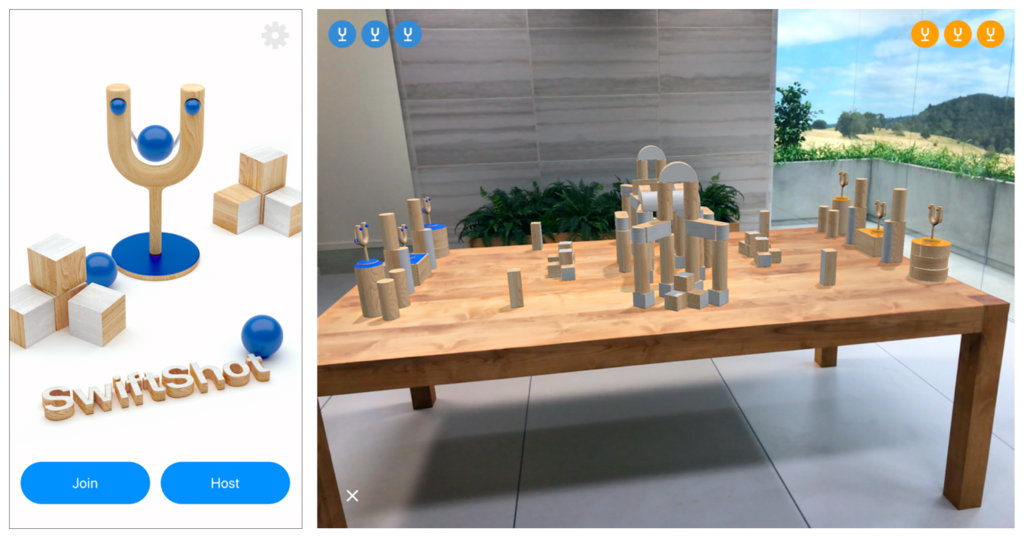

SwiftShot: Creating a Game for Augmented Reality | Apple Developer Documentation

f:id:korechi:20181003143120p:plain

少し遊んでみて分かったのは、まさに(ARKit 2.0 の目玉である)「複数端末間で AR 空間を共有」する機能を紹介するためのサンプルアプリだなという感じです。

ただ「ワールドの保存」ができないのは気になりました。これも ARKit 2.0 の目玉機能のはずなのに。アプリを再起動したらまた０からゲームを始めることになります。（当然ゲームとしては問題ないのですが、デモアプリならこの機能も使ってほしかった）

では SwiftShot がどうやって実現されているか（主に通信まわり）簡単に調べてみます。

複数端末接続には MultipeerConnectivity を使用

SwiftShot は同じネットワーク内の端末と接続するために MultipeerConnectivity フレームワークを使っています。（ARKit が収集した空間マップデータはピア・ツー・ピアのデバイス間のみで共有されるためデータが外に漏れるのを防ぐことが可能）

MultipeerConnectivity についてここで深掘りはしませんがもし興味があれば調べてみてください。

ARKit の spatial understanding（すみませんこの意味はまだ分かりません）を含む ARWorldMap 作成及び送信は Host の役割です。

Client はワールドのコピーを受信し Host 視点からのカメラ画像を見ることでマルチプレイが可能となります。なので Host がゲームを開始した時の端末とだいたい同じ場所・向きに Client 端末を重ねないとゲームは開始しません。（特徴点である ARAnchor を含む ARWorldMap を渡せば別に同じ画像でなくともワールドが復元できそうな気もしますが、どうなんだろう。正確なゲーム空間の座標共有のための安全策かな？）

ARSession のマルチプレイについては Creating a Multiuser AR Experience を見ると良さそう。簡単にサマってみます。

ARWorldMap の送信

ARWorldMap は getCurrentWorldMap を呼ぶことで ARSession からキャプチャできます。

その際キャプチャするのに適したタイミングかを worldMappingStatus から知ることができます。

switch frame.worldMappingStatus {
case .notAvailable, .limited:
    sendMapButton.isEnabled = false
case .extending:
    sendMapButton.isEnabled = !multipeerSession.connectedPeers.isEmpty
case .mapped:
    sendMapButton.isEnabled = !multipeerSession.connectedPeers.isEmpty
}
mappingStatusLabel.text = frame.worldMappingStatus.description

その後 NSKeyedArchiver を使って Data オブジェクトに変換し multipeer セッションを介して他デバイスに送信されます。

sceneView.session.getCurrentWorldMap { worldMap, error in
    guard let map = worldMap
        else { print("Error: \(error!.localizedDescription)"); return }
    guard let data = try? NSKeyedArchiver.archivedData(withRootObject: map, requiringSecureCoding: true)
        else { fatalError("can't encode map") }
    self.multipeerSession.sendToAllPeers(data)
}

Shared Map の受信

session(_:didReceive:fromPeer:) デリゲートから data を受信。その後 ARWorldMap オブジェクトにデシリアライズして configuration に登録します。

if let worldMap = try NSKeyedUnarchiver.unarchivedObject(ofClass: ARWorldMap.self, from: data) {
    // Run the session with the received world map.
    let configuration = ARWorldTrackingConfiguration()
    configuration.planeDetection = .horizontal
    configuration.initialWorldMap = worldMap
    sceneView.session.run(configuration, options: [.resetTracking, .removeExistingAnchors])

    // Remember who provided the map for showing UI feedback.
    mapProvider = peer
}

AR コンテンツとユーザ操作の同期（共有）

ARAnchor などの AR オブジェクトは Host がワールドを送信する前の状態は当然 ARWorldMap に含まれるためそのまま他端末へ共有されます。しかし、それ以降追加された AR オブジェクトは当然自動的に共有されないため随時ブロードキャストしていく必要があります。 SwiftShot では一例として、共有する情報をすべて ARAnchor オブジェクトに変換し共有しています。

// Place an anchor for a virtual character. The model appears in renderer(_:didAdd:for:).
let anchor = ARAnchor(name: "panda", transform: hitTestResult.worldTransform)
sceneView.session.add(anchor: anchor)

// Send the anchor info to peers, so they can place the same content.
guard let data = try? NSKeyedArchiver.archivedData(withRootObject: anchor, requiringSecureCoding: true)
    else { fatalError("can't encode anchor") }
self.multipeerSession.sendToAllPeers(data)

まず ARAnchor オブジェクトを作成しそれを sceneView.session.add(anchor:anchor) でシーンに追加。その後先程と同様に NSKeyedArchiver.archivedData で data オブジェクトへシリアライズして NSKeyedArchiver.archivedData で送信します。

ARWorldMap を送信する手順とそんなに変わらないです。

受信側も同様に multipeer session から data を受信し ARAnchor を含んでいたらデシリアライズし、シーンに追加します。

if let anchor = try NSKeyedUnarchiver.unarchivedObject(ofClass: ARAnchor.self, from: data) {
    // Add anchor to the session, ARSCNView delegate adds visible content.
    sceneView.session.add(anchor: anchor)
}

ただこれはあくまで多くある実現手段の一つにすぎないです。別の通信手段、別の送受信フォーマットを使うことも当然可能でしょう。例えばゲームは様々なデータ型（例えば初速や加速度など）を含むオブジェクトを共有したい場合があります。そんなときは Swift の Codable プロトコルを使ってバイナリにシリアライズしてネットワークに送信することも可能です。

2018-06-10

Unity で ARKit 2.0 のサンプルアプリを実機動作させる方法（β版）

ARKit Unity

ARKit 2.0 を Unity でいち早く試したい人向けの記事です。

（注意）XCode も Unity plugin for ARKit も iOS もベータ版ですので自己責任でお願いします。ベータ版が嫌という方は秋の正式リリースを待ちましょう。（ただし Unity plugin for ARKit もすぐにリリースされるかは不明）

また、全てベータ版なので正式版では一部変更になることも十分にあり得ます。悪しからず。

はじめに

ARKit 2.0 で何が追加されたか、以下の記事でまとめてあります。 korechipostit.hatenablog.com

Unity でまずはアプリを実機で動かしてみたいんだ！という方はこの記事は後回しでも良いです。

必要なもの

以下の４つが必要です。各自無いものがあればダウンロードしましょう。

Unity
- Unity 2017.4 より新しいバージョン
XCode 10.0 Beta
iOS 12.0 beta がインストールされた端末
- やり方はこちらを参考にしました
Unity plugin for ARkit 2 Beta
- ここから DL できます

Unity plugin for ARkit 2 Beta

Unity で ARKit の機能を扱うための SDK です。以下のファイルに使い方なり機能が書かれています。

Unity-Technologies / Unity-ARKit-Plugin / source / docs / WhatsNewInARKit2_0.md — Bitbucket

ビルド手順

Unity での操作

上の手順4 で DL した Unity 用プロジェクトディレクトリを Unity で開きます

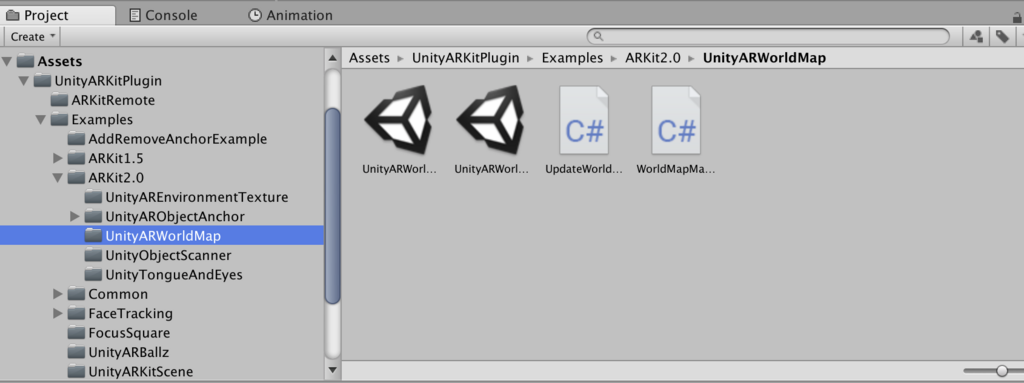

UnityARKitPlugin -> Examples -> ARKit 2.0 にある適当なサンプルシーンを開きます
- 今回は Unity ARWorldMap を選択
Build Settings から Platform を iOS へ変更
Build
XCode 用プロジェクトが生成

実際に iPhone へアプリをビルドするのは XCode からになるので XCode での操作にうつります。

XCode 10.0 beta での操作

XCode 用に生成したプロジェクトの *.xcodeproject を XCode 10.0 beta で開きます
Team を適当なものに設定
Deployment Target を念の為 12.0 に設定
iOS 12.0 beta がインストールされた端末を接続しビルド

成功！

f:id:korechi:20180610234608p:plain:h300

画面上の Save ボタンが想定どおりの挙動をしているのかは怪しいですが、ひとまず Unity で ARKit 2.0 のサンプルを動作させることができました！

2018-06-10

ARKit 2.0 で何が変わったのか Apple 公式ドキュメントから読み解いてみた

ARKit Xcode

はじめに

ARKit 2.0 が発表されました。

いろいろな機能が追加されました。まとめ記事を読んで何となく新機能の雰囲気は掴めたのですが、やはりエンジニアならば「どんなクラスが追加されたのか？」「どうやってそれが実現できてるのか？」といった部分が気になりますよね。

そんな時、やはり一番参考になるのは Apple の公式ドキュメントです。

自分の勉強も兼ねて、公式ドキュメントから ARKit を調査していきたいと思います。（いろいろ書きますが公式ドキュメント上で分かることをまとめただけでアプリはまだ作っていません。そこをご理解ください）

参考リンク

ARKit | Apple Developer Documentation

上のリンクにある Topics をざーっと眺めつつ、「Beta」の表記がついているものがおそらく ARKit 2.0　にて追加された機能でしょう。そこをメインに調査します。

あとは自分の過去記事も参考になるかもしれません。（約１年前の記事ですが） korechipostit.hatenablog.com

ARKit アプリの作成方法もこちらにまとめてあります。（こちらも約１年前の記事ですが） korechipostit.hatenablog.com

ARSession

デバイスカメラや自己位置推定のために必要となるモーション情報を扱うクラスです。 Shared object なので通常は１つのインスタンスのみ存在します（多分）。

しかしこのクラスのインスタンスだけでは AR は実現しません。 ARSession の構成を決めるために必要となるのが ARConfiguration クラスです。

これは AR Session の構成のために必要となる基底抽象クラスなので、実際のアプリでは ARConfiguration クラスを継承した具象クラスのインスタンスを必ず使う必要があります。その具象クラスが以下の４つです。

２つ目の AROrientationTrackingConfiguration クラスはおそらくあまり使われることがないため今回説明しませんが、気になった方はリンクを辿ってください。

イメージしやすいようにここは実際のコードを見てみましょう。

XCode で Augmented Reality App を作成すると ViewController.swift が作られます。

ViewController.swift

    override func viewWillAppear(_ animated: Bool) {
        super.viewWillAppear(animated)

        // Create a session configuration
        let configuration = ARWorldTrackingConfiguration()

        // Run the view's session
        sceneView.session.run(configuration)
    }

viewWillAppear() の中で ARWorldTrackingConfiguration のインスタンスが作成され、session.run() の引数に渡されていますね。

せっかくなので ARWorldTrackingConfiguration クラスも少し覗いてみます。（コメントは一部外してます）

@available(iOS 11.0, *)
open class ARWorldTrackingConfiguration : ARConfiguration {

    @available(iOS 11.3, *)
    open var isAutoFocusEnabled: Bool

    open var planeDetection: ARWorldTrackingConfiguration.PlaneDetection

    @available(iOS 11.3, *)
    open var detectionImages: Set<ARReferenceImage>?

    public init()
}

オートフォーカスの設定、平面検知の設定、検知する画像の設定を行うことができそうです。

以前調査した時（約１年前）は ARConfiguration クラスを継承したクラスは 6DOF 自由度で位置・向きが取れる ARWorldTrackingConfiguration と 3DOF 自由度で向きのみがとれる AROrientationTrackingConfiguration しかありませんでした。

今はさらに２つが追加されています。(ARFaceTrackingConfiguration は以前からあったかも？) それぞれについて詳しくみていきましょう。

ARImageTrackingConfiguration

背面カメラ画像から、特定のイメージ（軸となる画像）を検出して追跡する方式です。 ARImageTrackingConfiguration を使うと、ARKit はデバイスの動きを使用せず、既知の 2D 画像の動きをトラッキングすることでのみ3D 空間を推定します。既知のイメージを検出したら、6DOF 自由度でデバイスの動きを推定し始めます。

逆に言ってしまえば軸となる画像がカメラ映像内に存在しない場合はデバイスの位置・向きが推定できないため AR オブジェクトが配置できないということです。

ただし ARImageTrackingConfiguration モードだけ画像が検出できるというわけでもなく、ARWorldTrackingConfiguration でも画像検出はできるようです。両者の違いとしては、

	メリット	デメリット
ARWorldTrackingConfiguration	既知の画像がなくても AR が続行可能	計算量が多いためあまり多くの画像が一度に検出できない
ARImageTrackingConfiguration	より多くの画像が一度に検出可能。また、モーションセンサーを使用しないため動いている場所（電車内など）でも AR オブジェクトが配置できる。	既知の 2D 画像がカメラに写っている間しか AR オブジェクトが配置できない

基本的には ARWorldTrackingConfiguration＋画像検出の方が検出したい画像が多くない場合は使い勝手良さそうですが、移動中にも使用したいならば ARImageTrackingConfiguration もアリだと思います。

電車内でも使えるというのはなかなか助かる場面もあるでしょう。（とはいえ軸となる画像が常に見えていないとなので、ユースケースは限られそうな印象ではある）

それでは ARImageTrackingConfiguration モードにて使用する画像を設定する方法です。まずその検出したい画像を ARReferenceImage と呼びます。手順は

ARReferenceImage オブジェクトをランタイムもしくは Xcode asset catalog にて定義
trackingImages プロパティにイメージを設定
configuration をセッションの run(_:options:) メソッドにパス
- ここは ARWorldTrackingConfiguration と同様

結構簡単にできそうでうね。 Xcode asset catalog の使い方はここを参考にしましょう。Apple 公式の説明です。

ARFaceTrackingConfiguration

フロントカメラの映像を使ってフェイストラッキングをすることができます。映像内に顔を検知したら `ARFaceAnchor オブジェクトが追加されます。

そのアンカーには顔の位置・向き・顔のトポロジ・表情の情報が含まれます。これらの情報を使って顔の周りに何かのオブジェクトを配置することができます。

f:id:korechi:20180608083319p:plain

geometry プロパティ
- ARFaceGeometry(https://developer.apple.com/documentation/arkit/arfacegeometry) オブジェクトが取得でき、顔のトポロジが取得できます
blendShapes プロパティ
- 表情を表すモデルが取得できます

ARWorldTrackingConfiguration

6DOF 自由度でデバイスの位置・向きを推定するモード。こちらは以前からあったのですが、一部新機能があったのでまとめておきます。

planeDetection
- 現実世界の水平・垂直(ARKit 1.5 より追加)平面を検出し ARPlaneAnchor オブジェクトとしてセッションに追加
  - デフォルトでは水平・垂直平面検知はオフ
  - 有効にすると、平面を検知した際に ARPlaneAnchor オブジェクトをセッションに追加し、ARSessionDelegate オブジェクトを介してアクセスが可能
detectionImages
- 既知の 2D 画像を認識し動きを追跡し ARImageAnchor オブジェクトとしてセッションに追加
  - ARReferenceImage クラスを使って検知させたい画像を設定可能(XCode の Asset Catalog を使う)
  - 位置・向きを検知
- 静的な画像が望ましい（画像検知は連続的には行われない）
- iOS 12.0 以降では maximumNumberOfTrackedImages を設定することで連続的に画像検知が行われ、動的な画像検知が可能になる
- パフォーマンス的には25枚以上の画像は使わない方が良いが、検知したい画像をタイミングで切り替えることで総合枚数を増やすことができる
- セッションに影響を与えずに別の画像をセットしたい場合はセッションの run(_:options:) メソッドを呼べば実現可能
detectionObjects
- iOS12 より追加
- 3D オブジェクトを認識し ARObjectAnchor オブジェクトをシーンに追加
- 3D オブジェクトの作成には現実世界でそれをスキャンし、ARWorldMap を使って [ARReferenceObject] インスタンスを生成
  - それらはファイルとパッケージとして保存されるため、ARKit アプリの中で使える＆ XCode の asset catalog でも使える

ARWorldMap

空間マッピングの状態を保持します。現実世界の情報だけでなく ARAnchor オブジェクト（平面や追加したオブジェクト）も含まれます。なかなかこれは強烈な機能ですね。Project Tango のようにシーンの保存・ロードが可能になるようです。

また、保存したワールドマップを他の人と共有することで複数人で AR シーンの共有が可能にもなります。加えて、AR アプリを中断した後もワールドマップをロードすることで以前の状態を復元することが可能です。 ARK 2.0 の目玉はここにあると言っても過言ではないでしょう。この機能は以下の関数を使うことで実現されます。

getCurrentWorldMap(completionHandler:)
- ARKit が認識したマップ情報や ARAnchor オブジェクトを保存します
  - ARWorldMap インスタンスが返却値
- initialWorldMap プロパティに ARWorldMap インスタンスを設定してから run(_:options:) でスタートすると前回認識したシーンが再現されます

簡単に使えそうですね。この記事を書き終えたらさっそく試してみたいと思います。

AREnvironmentProbeAnchor

こちらも ARKit 2.0 から追加されたクラスです。

特定のエリアに対して環境光情報を提供するオブジェクトを提供します。

環境テクスチャと呼ばれる、3D アセットレンダリングにおいて物体の表面に光の反射を再現するのに必要となる情報の元となるテクスチャを AR シーン内に配置することで AR オブジェクトに画像ベースの光反射感を再現させます。

ARKit はセッション中にカメラ映像から環境テキスチャを生成することができます。

これを実現するためには environmentTexturing プロパティを設定します。値は以下の２つが設定可能です。

ARWorldTrackingConfiguration.EnvironmentTexturing.manual
- AREnvironmentProbeAnchor をセッション内のどこかに自分で配置してシーン内で環境テクスチャを適用したい場所を設定するモード
ARWorldTrackingConfiguration.EnvironmentTexturing.automatic
- 自動でよしなに環境テクスチャを設定してくれるモード

ただ、どちらのモードにせよ ARKit は自動的にカメラ映像を収集し環境テキスチャを生成してくれるようです（すごい）。

生成された環境テキスチャは、デリゲートメソッド session(_:didUpdate:) で見つけたオブジェクトのenvironmentTexture プロパティでアクセスできます。

簡単に書いていますがかなりすごいです。この機能に関しては HoloLens すら超えていると言えますね。早く使ってみたい。

3D オブジェクトの検知

現実世界で認識された 3D オブジェクトは ARReferenceObject として保持されます。

3D オブジェクトを検知した時のトリガーを使用することで、例えば美術館で特定の彫刻を認識した時にそれの説明文を表示する、といったことが実現可能になります。これも ARKit 2.0 から追加された機能で、今回の目玉機能であると言えるでしょう。

この機能を使うためにはまず検知するための 3D オブジェクトを一度作成する必要があります。

そのためには、

ARObjectScanningConfiguration で ARSession を実行
様々なアングルから認識したいオブジェクトの周りを見て情報を収集
- サンプルコードはこちら
セッション内で認識したいポジションを決定し、createReferenceObject(transform:center:extent:completionHandler:) メソッドを呼ぶ
export(to:previewImage:) メソッドを呼び 3D オブジェクトを保存
- .arobject ファイルとして保存されます

そうして作成された 3D オブジェクトを検知するためには、セッションコンフィグの detectionObjects プロパティにセットします。

一度作られた .arobject ファイルは、Xcode asset catalog を使うことで別のアプリに組み込むことも可能です。

おわり

ざっとこんなところです！ふわっとした ARKit 2.0 の新機能が少しでもしっくりくるものになれば幸いです。

ただし、まだ実際にアプリを作ってはいないのでこれから作っていこうと思います！

追記

Unity から ARKit 2.0 の ARWorldMap のサンプルアプリを実機動作させた記事を書きました。参考になれば

korechipostit.hatenablog.com

2018-05-09

Oculus GO 向けアプリを１から作って実機ビルドする方法

はじめに

Oculus GO が発売され手元に届いたので、Unity でサンプルアプリを作成しビルドする方法を忘れないうちにまとめておきます。全然簡単です。

使用するツール

Unity 2018.1.0.f2

下準備

Oculus GO は Andoird OS なので Unity に Android SDK を登録しておく
- 今まで Android 向けにアプリをビルドしていた人は不要
スマートフォンアプリ Oculus を使って Oculus GO を開発者モードにする
- 現状 Oculus GO 単体で開発者モードにする方法は無さそう？

手順

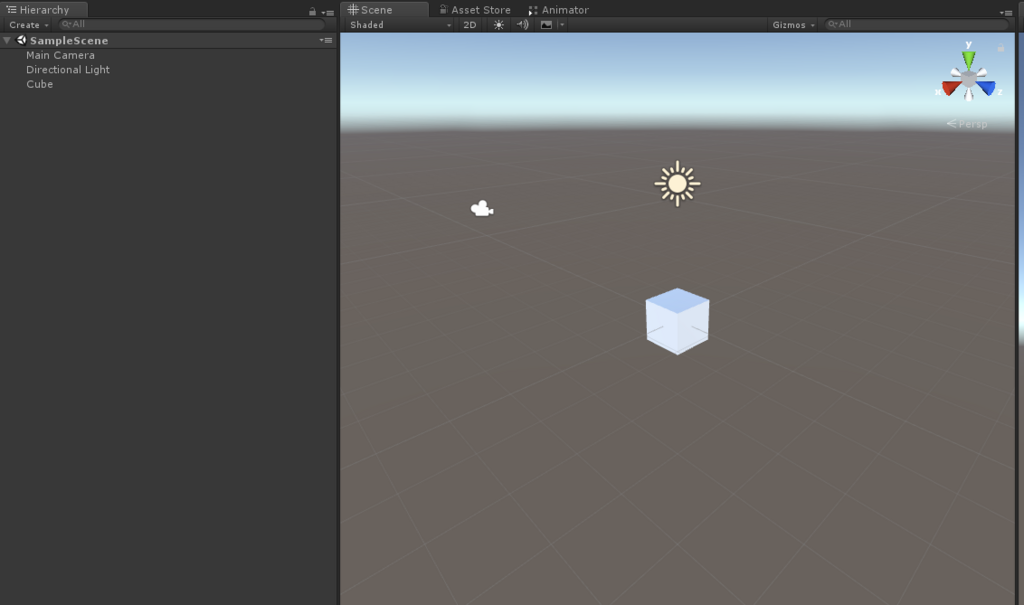

Unity でサンプルシーンを作成
- 適当に Camera の前に Cube を配置

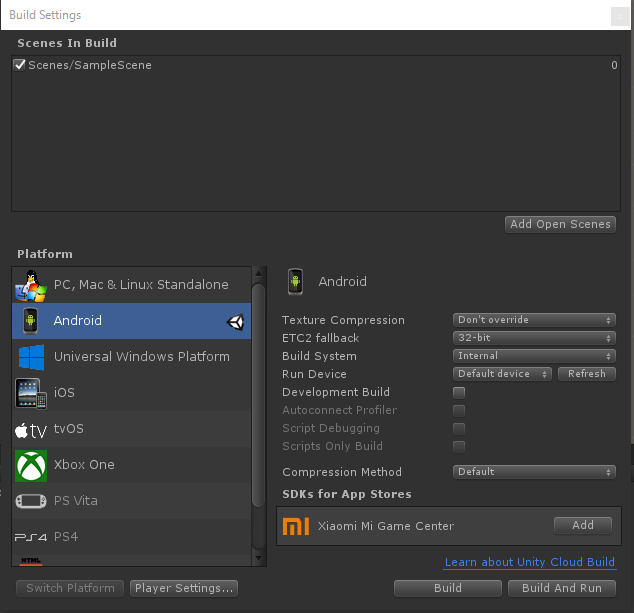

Build Settings -> Platform を Android に変更
Build Settings -> Build System を Internal に変更

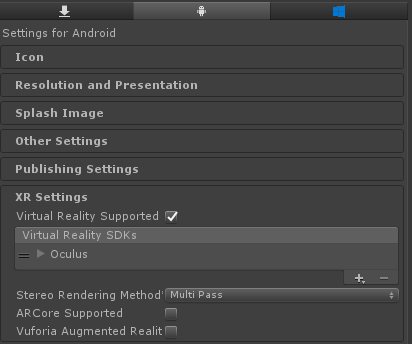

Player Setting -> XR Settings の Virtual Reality Supported をチェックし、SDK から Oculus を選択

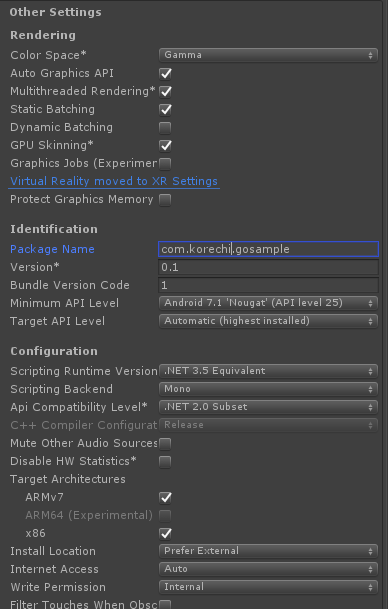

Player Setting ->Other Settings を以下のように変更
- Package Name を適当な値に（例えば com.korechi.oculussample）
- minimum API Level をAndroid 7.0 に（厳密にどのバージョン以上にする必要があるかは不明だが、低すぎるとエラーになるみたい）
Oculus Go を PC に接続し Build and Run
- インストールされている Android SDK のバージョンが古いと自動的にそれも更新してくれるみたい

2018-04-12

WebVR について調べてみた

WebVR Hololens

先日友人に「今は WebVR だぜ！HoloLens のゲームも絶対に WebVR で作るべきだよ！」と言われてから WebVR が気になり、今回調査しました。

参考記事

vrinside.jp www.oro.com

WebVR とは

JavaScript の API で、Web サイトで VR を実現するための技術です。

WebVR に対応したブラウザを介してコンテンツを体験することができます。そのため、Oculus のような VRHMD のブラウザから PC 上のブラウザなど、使用するデバイスにあまり制限されずにコンテンツを体験することが可能なのが特徴です。メンテナンスも簡単ですね。

Web 技術で VR コンテンツが作成できるとのことなので、おそらく Electron を使った開発なども可能なのではないかと思います。（今後調査します。）

以下のリンクから WebVR を体験することができます。

interactive.aljazeera.com

WebVR の最新動向

Mozilla

Firefox を開発する Mozilla が VR/AR デバイスに対応した専用 Web ブラウザ「Firefox Reality」を発表しました。

まだプロジェクトの初期段階ですが、今後デザインやジェスチャー、ボイス機能などを追加していくみたいです。

以下の Mozilla VR Blog にて Firefox Reality についての記事が書かれています。

blog.mozvr.com

個人的に特徴的だなと思ったのは、「button tray」です。普通の Web ブラウザにあるようなトップバーメニューの機能が下の画像にある自分の周りに表示されたトレイのようなものに置き換えられるようです。

f:id:korechi:20180412150636p:plain

あくまで VR/AR ヘッドセット向けブラウザということなので、既存の Firefox ブラウザの利点は活かしつつ、既存のものとは異なったゴールに向かっているようです。

Google

下のサイトは Google が公開している WebVR コンテンツを集めたサイト「WebVR Experiments」です。

experiments.withgoogle.com

このサイトのコンテンツを眺めていると、「Three.js」や「WebGL」といった単語をちらちらと見かけますね。

WebGL は、Web ブラウザ上でプラグインを使用せずにインタラクティブな３D グラフィックスや２Dグラフィックスをレンダリングするための JavaScript API です。今までネイティブアプリにしか出来なかった GPU へのアクセスを可能にする APIで、WebGL を使えば GPU パワーを使った３Dゲームも Web 上で実現可能となります。（FlashPlayer などのプラグインは不要）

HTML5 の Canvas 要素を通してブラウザに表示しています。

そして、WebGL の代表的なライブラリとして「three.js」が存在します。

WebVR 開発フレームワーク

Three.js

three.js - Javascript 3D library

Three.js は３Dコンテンツを手軽に制作するための JavaScript ライブラリです。非常に多くのサンプルとドキュメントが存在します。MIT License なので商用利用も可能です。 Three.js で３Dコンテンツを作成し、Three.js に同梱される VRControls.js と VREfftct.js を使用することで WebVR への対応が可能となります。それぞれ VRControls.js がトラッキング関連の機能を担当、 VREfftct.js が右目左目用の画像出力を担当します。

ただサンプルを眺めていると、高いクオリティのものはあまり無いのも分かると思います。圧倒的な没入感や美麗なグラフィックスを体験したいならばネイティブアプリではないと現状難しいでしょう。

A-Frame

aframe.io

こちらは先程の Firefox を開発する Mozilla の VR チーム「MozVR」によって設計されたフレームワークです。 Three.js と同じくMIT License なので商用利用も可能です。

Three.js とは違い HTML のタグベースで VR コンテンツを作成できる点が異なっています。

aframe.io

上のようなサンプル WebVR コンテンツが以下の HTML のみで実現できるのは驚きですね。

<!DOCTYPE html>
<html>
  <head>
    <title>Hello, WebVR! - A-Frame</title>
    <meta name="description" content="Hello, WebVR! - A-Frame">
    <script src="https://aframe.io/releases/0.8.0/aframe.min.js"></script>
  </head>
  <body>
    <a-scene>
      <a-box position="-1 0.5 -3" rotation="0 45 0" color="#4CC3D9" shadow></a-box>
      <a-sphere position="0 1.25 -5" radius="1.25" color="#EF2D5E" shadow></a-sphere>
      <a-cylinder position="1 0.75 -3" radius="0.5" height="1.5" color="#FFC65D" shadow></a-cylinder>
      <a-plane position="0 0 -4" rotation="-90 0 0" width="4" height="4" color="#7BC8A4" shadow></a-plane>
      <a-sky color="#ECECEC"></a-sky>
    </a-scene>
  </body>
</html>

簡単に解説すると、

<script src="https://aframe.io/releases/0.8.0/aframe.min.js"></script>

で A-Frame を読み込み <a-scene></a-scene> の中に例えば

<a-box position="-1 0.5 -3" rotation="0 45 0" color="#4CC3D9" shadow></a-box>

を記入すると青いボックスが配置されるようです。position に (x,y,z) 座標が書かれているのが直感的で良いですね。

手っ取り早く WebVR コンテンツを作ってみたい！という方におすすめです。

HoloLens で WebVR

HoloLens も RS4 Preview 段階での確認にはなりますが、問題なく Edge ブラウザから WebVR が体験することができます。

www.tattichan.work

HoloLens ローカル上での WebVR コンテンツの実行方法については上記の記事が参考になると思います。そんなに大変ではありません。Explorer 上でローカルの HTML ファイルを表示させているだけです。（ただしソースコードは少し長いため全部読むのは大変）

ものすごく大雑把に HTML にかかれていることを読み解くと

HTML ファイルで three.js と WebVR.js を読み込む
new THREE.Scene() でシーンを作成
new THREE.PerspectiveCamera() でカメラを作成
new THREE.Mesh() で配置したいオブジェクトを作成し、scene.add() でシーンに追加
new THREE.DirectionalLight( 0xffffff ); でライトを配置
new THREE.WebGLRenderer( { antialias: true } ); でレンダラーインスタンスを作成
document.body.appendChild( WEBVR.createButton( renderer ) ); でHTML に WebVR を開始するボタンを表示させる

です。分かりづらくてすみません。

クリックなどのイベントリスナーは、

renderer.domElement.addEventListener( 'mousedown', onMouseDown, false );

のようにコールバック関数を設定することができるので比較的簡単に扱えそうです。これ以上は今回は深掘りしないでおきます。

まとめ

WebVR は Web 技術（HTML, JavaScript）を使って実装されたブラウザ上で体験可能な VR コンテンツです。

メンテナンスコストが低く、ブラウザさえ搭載している AR/VR デバイスであればすぐにコンテンツを体験できるのが魅力だと言えます。デモとかがしやすそうですね。しかし、クオリティの高いコンテンツはまだ多くは存在しません。

どうしてもネイティブアプリ VR アプリに比べてクオリティの高いコンテンツ作成の敷居は高いのでしょう。（もちろんネイティブアプリ制作も大変ですが）

それと、個人的に気になったのが HoloLens でWebVR を体験するとせっかくの Spatial Mapping が活用できなかったのが少し残念でした。WebVR が体験できるのですが、ボックスが壁の奥とかに見えていると複雑な気持ちになります。（Spatial Mapping は HoloLens 特有の機能ですし、あくまで Web「VR」なので当然っちゃ当然ですね。。笑）

とはいえそこは WebAR がいずれ出てくる気もしますので、今出来ることを皆さんやっていきましょう！

2018-03-29

HoloLens RS4 Preview をインストールしてみた

Hololens

参考記事

docs.microsoft.com japan.cnet.com

注意事項

HoloLens RS4 Preview をインストールすると HoloLens 内の全コンテンツは削除され工場出荷状態に戻ってしまいます。

RS4 Preview って？

４月ごろに予定されているWindows10 の機能アップデートである Windows10 Spring Creators Update のためのテストビルド (Build 17083) です。

そして、Windows10 の大型アップデートのタイミングで今回 HoloLens 向けの大型アップデートも行われるため、そのプレビュー版がさっそく HoloLens にインストールできるということです。それが HoloLens RS4 Preview です。

これはさっそく使ってみるしかないということで今回 HoloLens RS4 Preview をインストールしました。

ちなみに結構簡単にできます。

公開された新機能の一部（全ユーザ向け）

起動時の2Dおよび3Dコンテンツの自動配置
よりスムーズなアプリ操作
リフローによる2Dアプリの幅変更
音声コマンドサポートの拡張
「Holograms」および「Photos」アプリのアップデート
「Mixed Reality Capture」の改善
音声の没入感の改善
HoloLens内からファイルの移動や削除ができる「File Explorer」のサポート
デスクトップPCからHoloLens上の写真、動画、ドキュメントにアクセスできるメディア転送プロトコル (MTP) のサポート
Captive Portalを利用してゲストネットワーク上でHoloLensを設定できる機能

公開された新機能の一部（デベロッパ向け）

Spatial Mapping の改善
ホログラムの安定性を最適化するため、フォーカスポイントを自動的に選択できるオプションが追加
- Unity では、Edit > Project Settings > Player > Universal Windows Platform tab > XR Settings で Windows Mixed Reality SDK を開き Enable Depth Buffer Sharing にチェックが入っていることで確認できる（デフォルトでチェックが入っている？）
360度動画のような体を動かさないコンテンツでのホログラム安定性向上のため、ホログラフィック再投影モードを disalble にできる
- Unity では HolographicSettings.ReprojectionMode を HolographicCameraRenderingParameters.ReprojectionMode から HolographicReprojectionMode.OrientationOnly に変更することで可能に
Windows API がどのデバイスでアプリが起動されているかが分かるように
- transparent(HoloLens)、opaque(immersive headset)等

下準備

Windows Device Recovery Tool をダウンロードし解凍
- ダウンロードはこちら

含まれるファイル	詳細
rs4_release_svc_analog.retail.10.0.17123.1004.FFU	The HoloLens RS4 Preview のイメージ。Windows Device Recovery Tool を使ってデバイスにフラッシュ
HoloLens RS4 Preview – EULA	利用許諾契約

HoloLens を Windows Insider Program へ登録
- HoloLens を起動し、Setting App を起動→Update & Security →Get Insider Preview builds→Get Started
Windows Device Recovery Tool のダウンロード
- ダウンロードはこちら
HoloLens を Windows Holographic 10.0.14393 にしておく（必須ではないかも？）

RS4 Preview Buile のフラッシュ

Windows Device Recovery Tool を起動
- 初回起動時は初期セットアップが必要になる（結構時間がかかる）

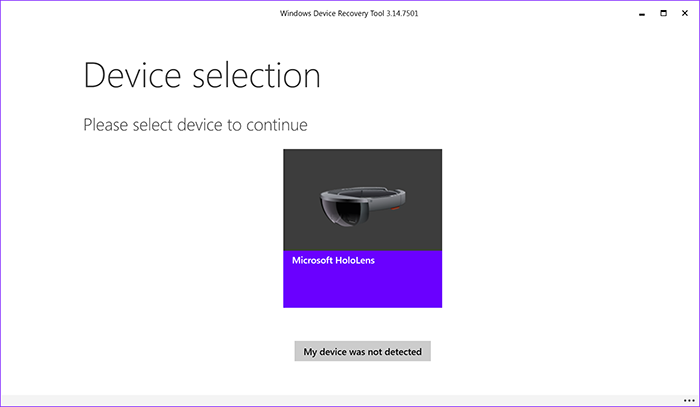

HoloLens を接続し Microsoft HoloLens を選択

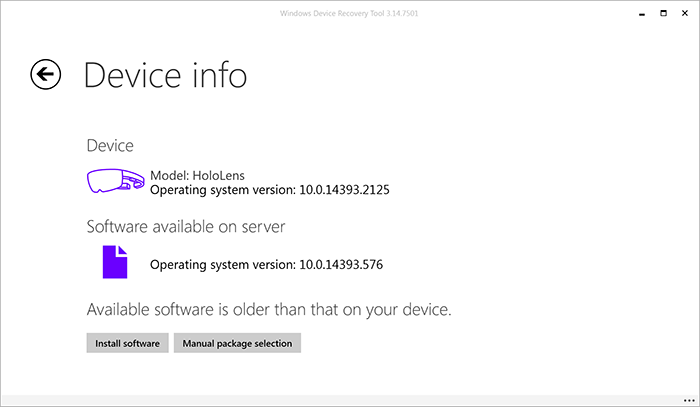

Manual package selection を選択し、Windows Device Recovery Tool に含まれている .ffu を選択
Install software を選択し、Continue を選択するとソフトウェアのインストールが開始されます
インストールが終了したら HoloLens のセットアップを完了しましょう

所感

HoloLens のメニューの動作が早くなった（気がする）
アプリを起動時に自動的に配置されるのがとても便利（いちいち置く必要がない）
- とは言え向きが変な方向を向くこともしばしば。慣れが必要そう
設定の項目がかなり増えている
アプリの位置ずれがかなり減った（気がする）
File Explorer がかなり便利そう（まだ使い切れていないがアプリからファイルにアクセスできればアプリの幅が広がりそう。今後調査）
Spatial Mapping のメッシュが細かい？
アプリのバーをつかむとアプリの位置が調整できる（前からあった？）

全体としては HoloLens がより使いやすくなったのは間違いないと思います。

また AR オブジェクトが全体的に現実世界に馴染むようになった気がします。なぜかは分かりませんが。

2018-02-28

MixedRealityToolkit-Unity の Github リポジトリを少し眺めてみた

Hololens MixedRealityToolkit Unity

はじめに

MixedRealityToolkit-Unity は Unity 上で HoloLens や Windows MR HMD 向けアプリを作成する際に使用される SDK です。

MixedRealityToolkit-Unity の Github リポジトリ

https://github.com/Microsoft/MixedRealityToolkit-Unity

MixedRealityToolkit-Unity の機能についての記事はたくさんありますが、Github プロジェクトそのものを調べた記事は少なかったので今回記事にしようと思いました。

MixedRealityToolkit プロジェクトを理解することがきっと HoloLens そのものについての理解に繋がるはず (?) です。

とは言え自分も勉強しながら記事を書いているので正しくない部分があるかもしれませんし、Github は常に更新されているため、記事はあくまで現時点(2018/02/28)での情報という点に留意してください。

トップページ

f:id:korechi:20180228010236p:plain

そもそも MixedRealityToolkit プロジェクトは Github 上で開発が進められている OSS プロジェクトです。そのため誰でも SDK のソースコードを読む事ができたり、コードの改善を行うことができます。

ソースコードはとても参考になるので時間がある時に読んでみても良いと思います。

まずタブを見ていきましょう。

f:id:korechi:20180228010559p:plain

Code
Issues
Pull requests
Projects
Wiki
Insights

の６つのタブがあります。中身を見ていきましょう。

Code

ソースコードが表示されており、ディレクトリやファイルが確認できます。最新の変更は１ヶ月前に更新された Roadmap.md のようです。

ソースコードの下には README.md の内容が表示されています。

README.md には

MixedRealityToolkit-Unity とは
特徴的な API
必要なソフトウェア
スタートガイド
サンプルシーン
Microsoft Windows Dev Center へのリンク

が書かれています。README.md は第３者に読んでもらうことを意識しているので読みやすく作られているはずです。

そしてソースコードの上にもいくつかタブがあります。

f:id:korechi:20180228010523p:plain

このタブには

commits
branchs
release
contributors

がありますね。例えば commits を見ると、StephenHodgson さん、NeerajW さん、keveleigh さんの３人が頻繁にコミットしているのが分かります。

branchs にはいくつかのブランチが表示されています。MRTK-Version-Next は名前からしておそらく次の MixedRealityToolkit のバージョンアップだと予想できます。

releases では unitypackage やソースコードの zip がダウンロードできます。第３者がこの SDK を使いたい時は、この releases タブの中にあるインストーラなどをダウンロードして使用するパターンが多いです。他の Github で開発されている多くの OSS もこの release タブからインストーラがダウンロードできたりします。

contributors は MixedRealityToolkit を育てていく、いわゆる「中の人」たちです。（106人いるけど活動的なのは10人にも満たなそう）

Issues

f:id:korechi:20180228011213p:plain

現行の SDK で発見されたバグや、質問などが掲示板形式となって表示されます。現在304件の Issues があるそうです。

ラベルを見れば Issues の内容がどんなものか大体判断することができます。（Issues をたてる時はラベルを活用しましょう）

Issues の面白いところは誰でも Issues を作成できる点です。そのためバグを発見しても Issues を立てる前に、他に似た Issues が立っていないか確認しましょう。

Issues を眺めてみるのもプロジェクトの理解につながり面白いです。ここでは例として以下の Issues を取り上げてみます。

github.com

UICollection の中のキーボードが一部デバイス上で見えないバグのようですね。解決策もちゃんと提示しているので近いうちに解決されそうですね。

この Issues は発生条件や望ましい状態、解決策など分かりやすく記述されているので Issues が分かりやすいです。開発者さんにちゃんと状況が伝わるよう心掛けることはとても良いことですね。

Pull request

f:id:korechi:20180228011621p:plain

自分でブランチを切って、master や他のメインとなるブランチに自分のブランチをマージしてもらいたい時にプルリクエストを contributer に投げます。

ほんの１ファイル内の数行のみを変更したものとかもマージされていたりするので、自分で少しでも改善できるとおもったらプルリクエストを出してみるのも良いかもしれません。

例えば以下のプルリクは、Issues で報告されていたバグへの対応のようです。

github.com

一度くらい私もプルリクを投げてみたいものです。笑

Projects

ここではプロジェクト管理のため、Issues を掲示板形式で管理したりします。 MRTK vNext と OpenXR based multi-VR refactor という２つのプロジェクトが立っています。

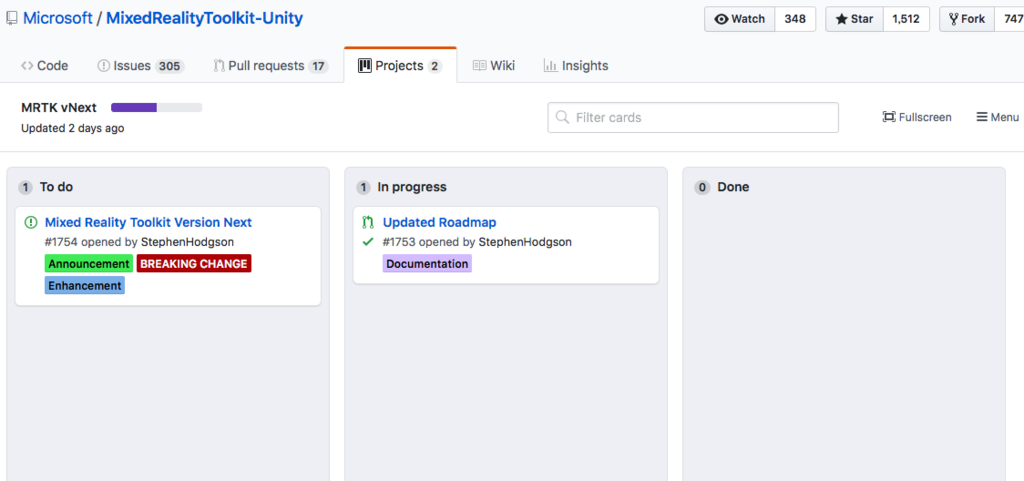

MRTK vNext はまず間違いなく MixedRealityToolkit の次期バージョンに関するものでしょう。少し中を見てみます。

f:id:korechi:20180228011836p:plain

Todo が１つ、In progress が１つあるので今まさに進行中のプロジェクト感がありますね。

OpenXR based multi-VR refactor はおそらく、OpenXR に向けた MixedRealityToolkit のリファクタリングでしょう。

Todo が３つたっているのみなので、まだまだこれからみたいです。

Wiki

f:id:korechi:20180228011958p:plain

MixedRealityToolkit に関する wiki です。お役立ち情報が掲載されています。（ただしどのくらいここの情報が新しいかは不明。少なくともコードよりは古そう）

いろいろなドキュメントやリンクが掲載されています。

おわりに

ざっと一通り見てみました。

本当にさらっと見ただけですが、Issues の内容などは常に更新され続けるので一つ一つ見ていく必要もあまり無いと思います。

それよりもし気になったことがあれば積極的にプルリクを投げたり、Issues を立てたりして OSS に貢献してみる方が面白いかもしれません！

また、非公式のツールキットですが MRDesignLabs_Unityという SDK もあるので興味のある方は使ってみてください。非公式ですが、Mixed Reality Design Labs から Mixed Reality Toolkit へ機能が移植されることもあるみたいなので見ておく価値はあると思います！
